钢结构设计:看懂钢结构图纸的技巧
日期:2023-04-22 人气:240 收藏

一.钢结构图

1.钢结构

由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。

2. 钢结构图

用来表示钢结构的图样。

3. 型钢

型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等。

(1)型钢的代号及标注

20230422/15214b30569e5b4b99c8ef79bba64a48.png

二. 钢结构中型钢的连接方法

1. 焊接

2. 铆接

3. 螺栓连接

一、焊接

将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。

1、焊缝类型及其符号

1. 坡口焊缝

2. 贴角焊缝

3. 塞焊缝

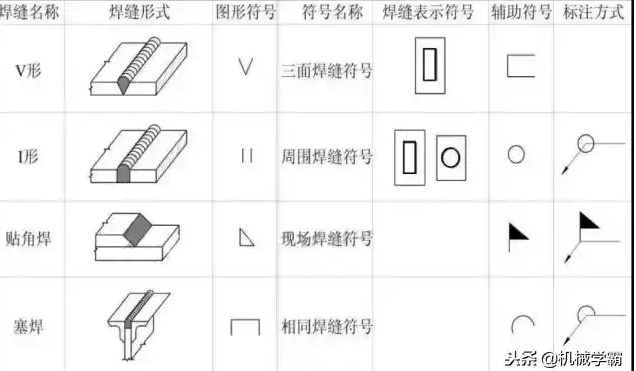

焊缝的图形符号和辅助符号

20230422/8f3ed37da530de9cb3e6e6e24949ff8f.png

声明:以上图文内容节选自机械学霸今日头条,如有侵权请联系我们删除!
